概述

在现代工业生产的许多工艺中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等都要用到真空泵。水环式真空泵作为一种结构简单、制造精度不高、环保、使用环境不苛刻而得到一直都人们所重视。随着真空应用技术的飞速发展和应用的增加以及技术的改良，水环真空泵的应用必将日益增多。水环式真空泵是一种粗真空泵，由于通常人们都用水作为工作介质，因此常简称其为水环泵。水环泵通过内部固定叶片的偏心转子，将水（液体）抛向定子壁，水（液体）形成与定子同心的液环，液环与转子叶片一起构成可变容积的一种旋转变容积真空装置，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。水环式真空泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为0.1~0.2MPa表压力。水环式真空泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。

原理

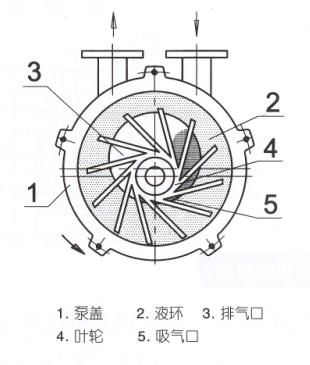

启动之前在泵体中装有适量的水作为工作液。当叶轮按图中指示的方向顺时针旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。

特点

优点：结构简单，制造精度要求不高，容易加工；结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置；压缩气体基本上是等温的，即压缩气体过程温度变化很小；由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小；转动件和固定件之间的密封可直接由水封来完成；吸气均匀，工作平稳可靠，操作简单，维修方便；由于水环式真空泵中气体压缩是等温的，故可以抽除易燃、易爆的气体；由于没有排气阀及摩擦表面，故可以抽除带尘埃的气体、可凝性气体和气水混合物。

缺点：效率低，一般在30%左右，较好的可达50%；真空度低，这不仅是因为受到结构上的限制，更重要的是受工作液饱和蒸气压的限制。用水作工作液，极限压强只能达到2000~4000Pa。用油作工作液，可达130Pa。
